產品簡介：超壓梯形磨是采用了梯形工作面、柔性連接、磨輥聯動增壓等五項專利技術的一款新型、、節能的高細制粉設備。主要適用于冶金、建材、化工、礦山、高速公路、水利水電、耐火材料、鋼鐵等行業，適宜粉磨莫氏硬度9級以下，濕度10%以下的各種非易燃易爆物料。
應用范圍：碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等
物 料：石灰石、方解石、碳酸鈣、白云石、重晶石、滑石、石膏、輝綠巖、石英石、膨潤土等
24小時熱線電話：400-655-9906
磨輥總成通過拉桿和水平放置的彈簧聯接，產生的徑向力避免了大塊物料對設備的損耗。主機和選粉機的彈性連接，減輕了震動和噪音，提高了設備的使用壽命。
高密度高精度的葉輪裝置，同等動力下成品產量提高50%以上。節能的離心引風機，大大提高了引風機效率。方便快捷的葉輪調整裝置，提高了成品的精度。
多級階梯狀的磨輥和磨環設計，降低了物料下滑速度，延長了物料碾壓時間，提高了成品細度和產量。

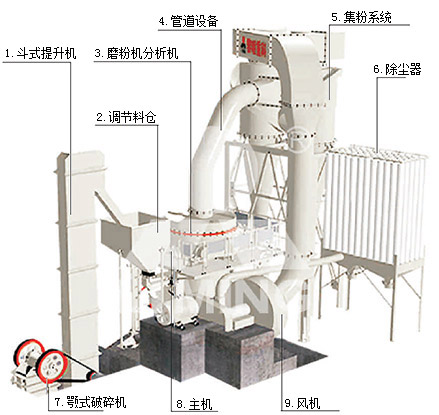

超壓梯形磨由主機、高密度選粉機、連接管道、離心引風機、方箱布袋除塵器、破碎機、畚斗提升機、儲料斗、電磁振動給料機、電控柜等組成。
大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經電磁振動給料機將物料均勻定量連續地送入主機磨室內進行研磨。粉磨后的物料被風機氣流送入選粉機內進行分級，在選粉機葉輪的作用下，不符合細度要求的物料落入磨室內重新碾磨，符合細度要求的物料則隨氣流經管道進入旋風集粉器內，進行分離收集，經排料裝置排出即為成品粉體。分離后的氣流通過旋風集粉器上端回風管進入風機。該系統屬于閉路循環系統，并在正負壓狀態下運行。
|
型號 Model 技術參數 Specification 名稱 Items |
TGM100 | TGM130 | TGM160 | TGM190 | |
| 最大進料尺寸 | 25 | 30 | 35 | 40 | |
|
成品粒度 Final size(mm) |
0.8-0.045 最細可達0.038 |
0.8-0.045 最細可達0.038 |
0.8-0.045 最細可達0.038 |
0.8-0.045 最細可達0.038 |
|
| 主機轉速(r/min) | 130 | 103 | 82 | 66 | |
|
磨輥 Roller |
數量(Piece) | 4 | 5 | 6 | 6 |
| 直徑 | Φ310 | Φ410 | Φ440 | Φ540 | |
| 高度 | 170 | 210 | 270 | 280 | |
|
磨環 Ring |
直徑 | Φ1050 | Φ1400 | Φ1750 | Φ2050 |
| 高度 | 170 | 210 | 270 | 280 | |
|
電機功率 Power (KW) |
主機功率(KW) | 37 | 75 | 132 | 200 |
| 風機功率(KW) | 37 | 75 | 132 | 200 | |
| 分析機功率(KW) | 5.5 | 7.5 | 18.5 | 18.5 | |
| 處理能力 Capacity(t/h) | 3-8 | 6-15 | 9-22 | 18-36 | |
| 外型尺寸 | 7325×7521×8200 | 8802×7505×9695 | 13025×7169×8355 | 16000×9400×9300 | |
| 重量 Weight(t) | 16 | 26.1 | 38 | 50 | |
| 注：表中處理能力指粉磨石灰石,其產品的通篩率為80%。 | |||||
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
